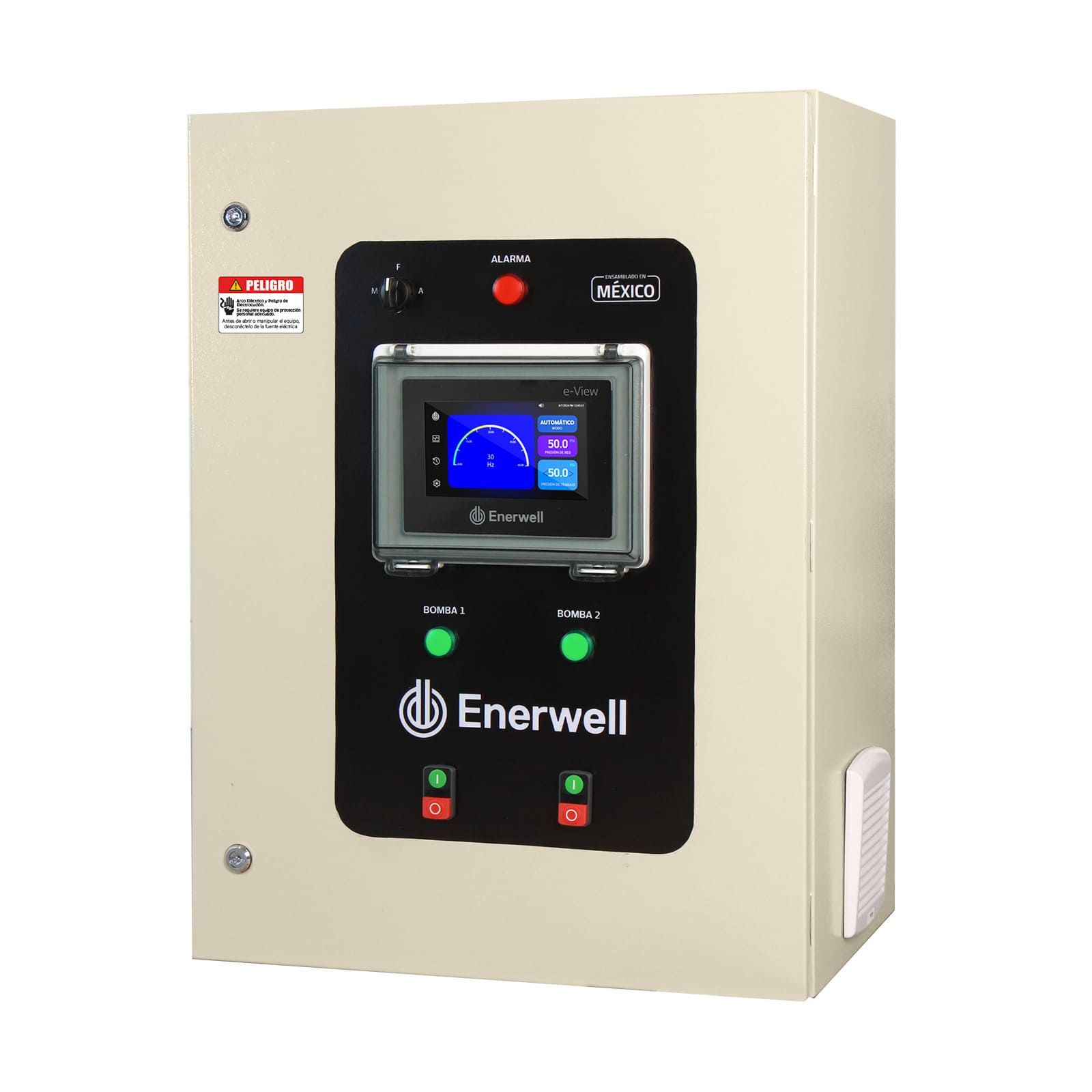

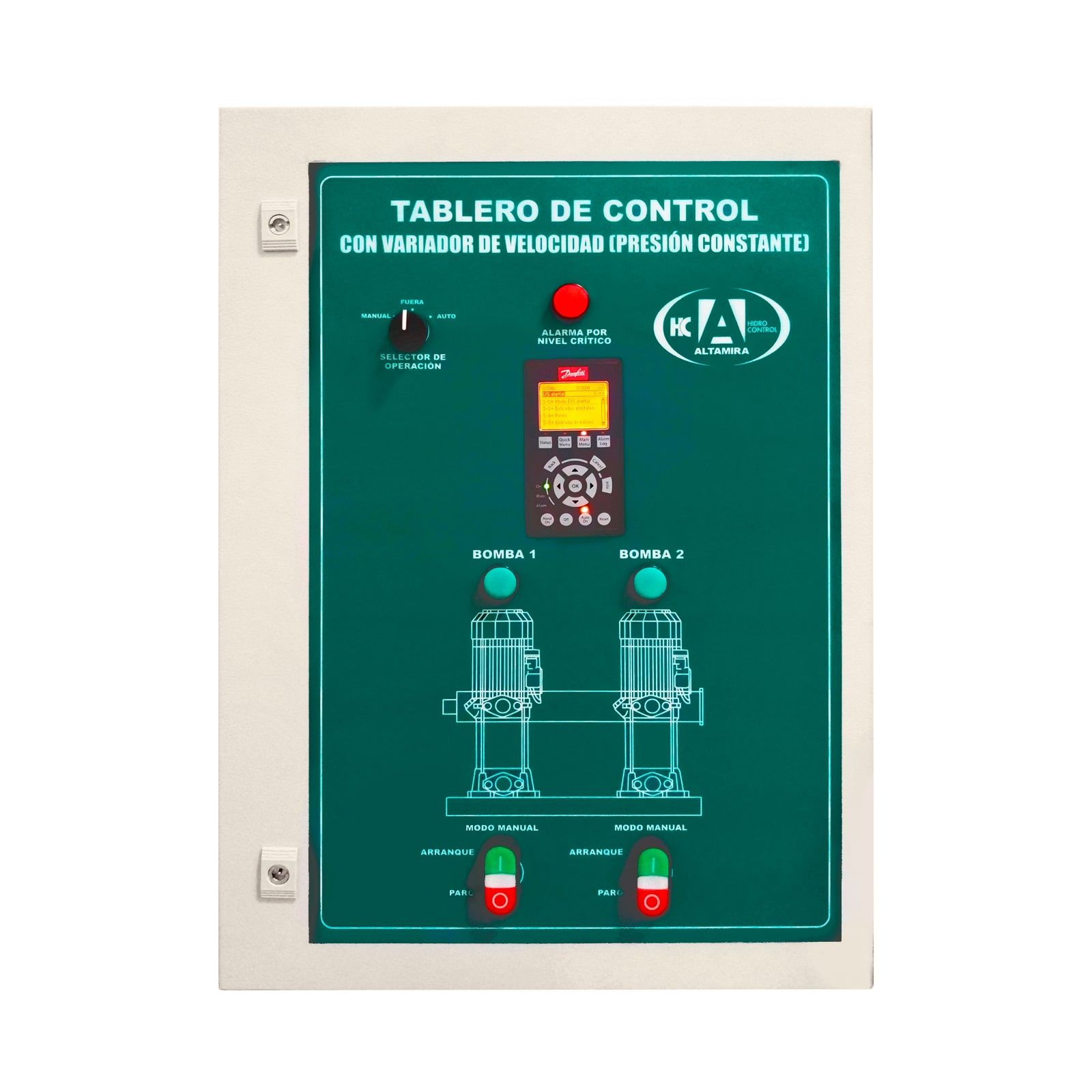

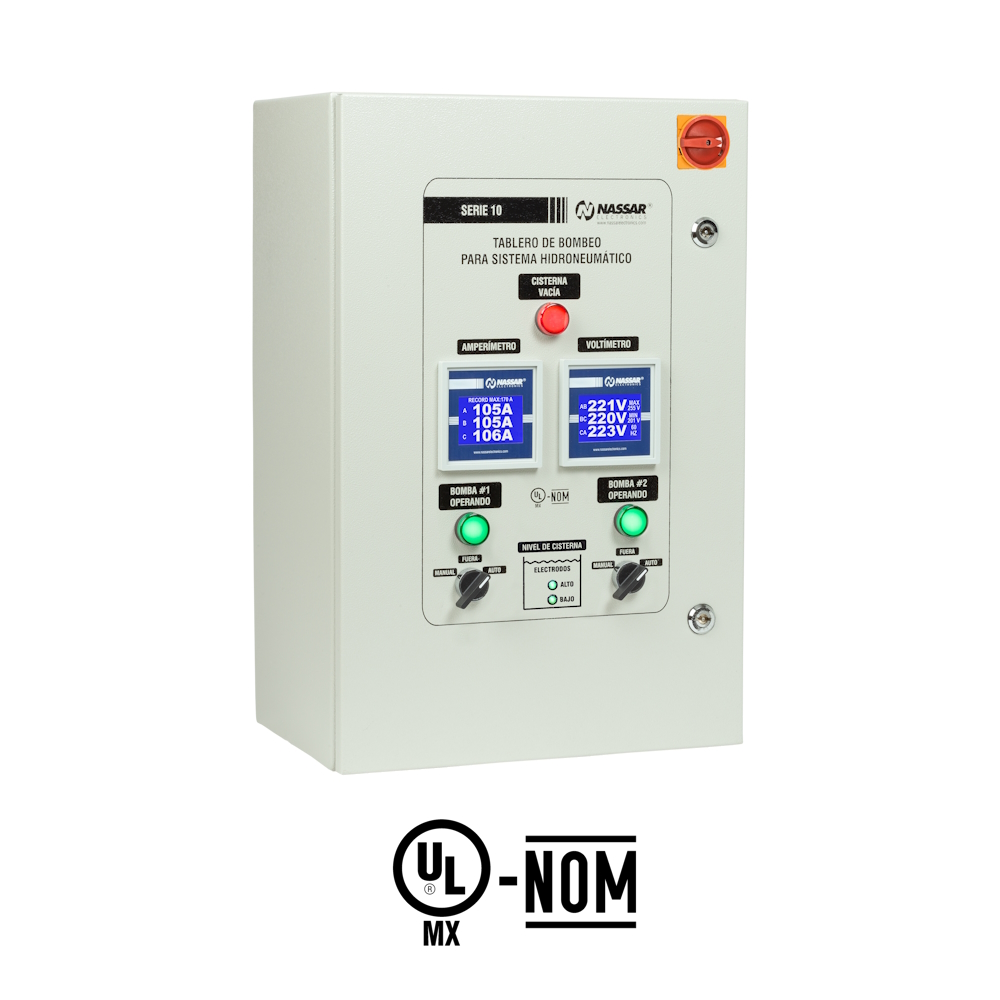

Tablero de control con variador de frecuencia

Un tablero de control con variador de frecuencia (VFD, por sus siglas en inglés) es un sistema diseñado para regular la velocidad, el par y la dirección de un motor eléctrico. Este tipo de tablero es fundamental en procesos industriales que requieren un control preciso de los motores para optimizar el rendimiento, ahorrar energía y prolongar la vida útil de los equipos.

Componentes principales

Un tablero de control con VFD integra varios dispositivos para garantizar su correcto funcionamiento y la seguridad del sistema. Los componentes básicos incluyen:

  • Variador de frecuencia (VFD): Es el corazón del sistema. Regula la velocidad del motor ajustando la frecuencia y el voltaje de la energía que recibe. Internamente, tiene tres secciones: rectificador, bus de corriente continua (CC) e inversor.
  • Interruptor termomagnético: Protege el circuito contra sobrecargas y cortocircuitos. Se encarga de cortar el suministro eléctrico en caso de una falla.
  • Interruptor diferencial: Brinda protección adicional contra fugas a tierra, previniendo accidentes por descargas eléctricas.
  • Contactores y relés: Se utilizan para la lógica de control, activando y desactivando circuitos según las señales de los pulsadores de marcha y parada u otras entradas.
  • Pulsadores de marcha y parada: Permiten al operador arrancar y detener el motor de forma manual.
  • Indicadores luminosos (pilotos): Proporcionan retroalimentación visual sobre el estado del motor (ej. "en funcionamiento", "parada", "falla").
  • Bornas de conexión: Puntos de terminación para los cables eléctricos, que organizan y facilitan las conexiones entre los componentes.

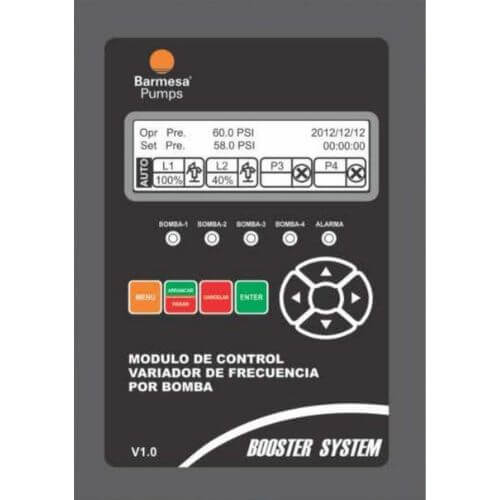

  • Terminal de interfaz hombre-máquina (HMI): Algunas configuraciones más avanzadas incluyen una pantalla táctil o panel frontal para programar y monitorear el VFD con mayor detalle.

Funciones y beneficios

El uso de un tablero con VFD ofrece múltiples ventajas en aplicaciones industriales:

  • Control de velocidad: Permite ajustar la velocidad de un motor de manera gradual y precisa. Esto es útil para procesos que demandan variaciones en la velocidad, como en bombas de agua para mantener una presión constante o en cintas transportadoras.
  • Arranque y parada suaves: El VFD acelera y desacelera el motor de forma controlada, eliminando los arranques bruscos y reduciendo el estrés mecánico en el equipo y la maquinaria.
  • Ahorro de energía: Al permitir que el motor funcione solo a la velocidad requerida por el proceso, se evita el consumo innecesario de energía. Este ahorro puede ser significativo en aplicaciones como bombas y ventiladores.
  • Reducción del desgaste: La capacidad de arrancar y detener el motor de manera suave disminuye el desgaste de los componentes mecánicos, como engranajes y correas, extendiendo la vida útil del equipo.
  • Mejora del factor de potencia: Algunos VFD pueden ayudar a mejorar el factor de potencia del sistema, lo que se traduce en un uso más eficiente de la energía eléctrica.

Consideraciones de seguridad e instalación

La instalación y el mantenimiento de un tablero con VFD requieren precauciones especiales:

  • Cables apantallados: Se recomienda el uso de cables apantallados simétricos entre el VFD y el motor para minimizar las interferencias electromagnéticas.
  • Puesta a tierra: El apantallamiento de los cables debe estar correctamente conectado a tierra para garantizar la seguridad del sistema.
  • Protección diferencial: Se debe elegir el tipo adecuado de protección diferencial para evitar disparos falsos, ya que los variadores pueden generar fugas a tierra con características específicas.
  • Mantenimiento: Es crucial realizar un mantenimiento periódico del tablero y sus componentes para asegurar la seguridad y la continuidad operativa.
